一．      引言

港口起重設備監視系統（Crane Monitoring System）簡稱CMS系統，該系統是采用最前沿的軟件開發、網絡通訊、虛擬現實仿真技術，將港口大型起重設備的監視與管理功能結合在一起，突破了傳統的監視或管理軟件的應用局限，實現了設備的監視與管理一體化的功能，系統中還融入進了先進的HMI技術和強大的數據管理功能，從而構成了一個具有設備監視、維護、保養、預防、管理為一體的管理平臺，真正實現大型起重設備的監視管理的信息要求，是協助企業實現設備高效使用預防保養和信息化管理的重要手段。CMS系統可分為本地CMS（簡稱LCMS）和遠程CMS（簡稱RCMS）。本系統以提高起重設備的容量及生產效率為目的，可按用戶需要提供全面的系統解決方案。并將各內部的各個獨立的系統LCMS、RCMS、生產管理系統、計算機維護管理系統等連成網絡并納入統一平臺，配合現有的或新的管理系統進行集中管理，從而使碼頭的信息化建設進入更高層次的管理階段。

二．      系統特性

    1.   實時性

CMS軟件是采用最新的工業以太網通訊技術，高效實時地從PLC中獲取控制及狀態信息。上位機與PLC的通訊速率最高可達到30MS一次。采用高效專業HMI CMP工控軟件，使實時監視畫面的刷新率達到最高。

2.   網絡性

RCMS系統可基于先進的客B/S或C/S體系架構開發，各個RCMS客戶端都可以即時通過網絡查看任一臺吊車設備的工作狀態。管理人員可以隨時看到設備工作運行狀態，極大地提高了維修和管理的方便性和準確性，使得企業的設備維護和信息管理更便捷。

3.   安全性

CMS系統采用數據庫管理體系，在CMS上提供基于SQL Server、MySQL等大型企業級數據庫管理。同時系統的定期自備份功能，為數據的安全性和可靠性提供了保障。 各個功能模塊提供方便的查詢功能，將查詢信息生成特定的報表，所有的報表均可導入Excel 中進行分析加工，以滿足用戶的更多要求。

CMS系統將實時監視、故障分析、生產管理、運行維護等功能集于一體，通過合理的功能劃分、并有針對性的指導操作者使用。

三．      系統簡介

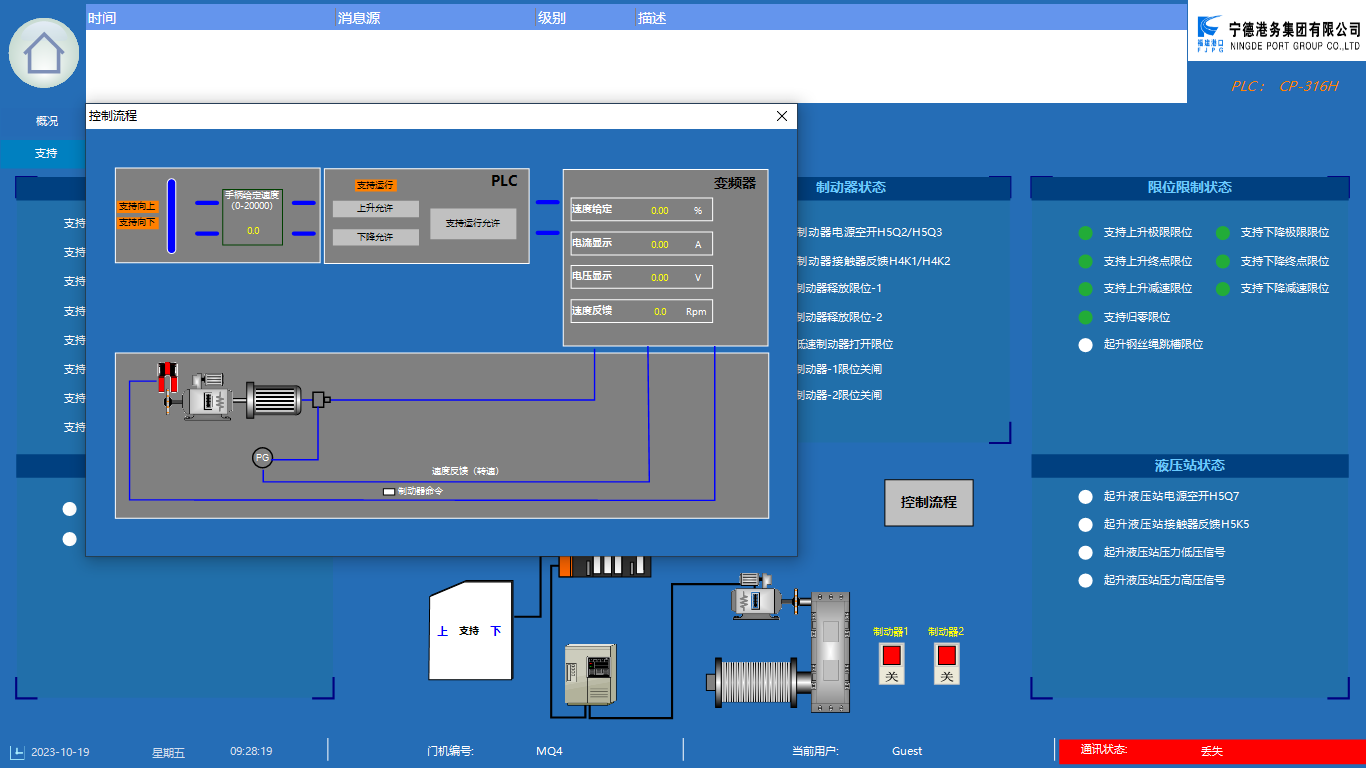

1.實時狀態監控

1-1.對設備功能有重要影響的電氣系統、子系統以及所有基本元件的狀態都實時受到監測，并以直觀的狀態及圖表顯示；

1-2.整機的工作狀態：軟硬件安全連鎖、低壓電源工況、吊具狀態、負載、故障狀態、外部工作環境如溫度、濕度、風速等信息實時顯示在CMS軟件中；

1-3.實時動態顯示各大機構的工作狀態：位置、負載、速度、電壓、電流、頻率、運行方向、電機溫升、風機、制動器、故障狀態、驅動器工況、軟硬件安全連鎖、動作聯鎖、主要接觸器、檢測元件、限位開關狀態等；

1-4.輔助機構的工作狀態：檢測元件如限位開關狀態、故障狀態、接觸器、繼電器、執行元件工況等；

1-5.通訊狀態：顯示通訊網絡中的所有I/O模塊的I/O點狀態；

1-6.電源狀態：實時顯示主控電源、輔控電源、及高壓參數等信息；

1-7.控制臺信息：實時顯示司機操作臺的實時操作信息；

2．      故障報警與統計

故障的統計功能：系統能顯示當前故障內容、發生及復位時間、所屬機構等；歷史故障功能：系統能以開始時間結束時間來查詢故障發生的內容，發生復位時間，類型（輕/重），發生頻率等，并能將查詢出的故障的信息生成報表。

3．數據報表曲線查詢

 CMS軟件可實時顯示起重機電流，電壓，速度等參數的實時曲線，也可通過歷史曲線追溯已發生的起重機參數，更加直觀的了解起重機設備的運行狀態。

4．歷史回放

 CMS軟件具有歷史回放，所有CMS上的相關界面，通過歷史回放控件可選擇回放的頁面，可以調節播放快慢，通過回放更加真實，有效的還原當時結構發生的變換，以及操作。
