紡織印染

解決方案 > 紡織印染

偉創AC90在漿紗機上的應用

一、前言

由于原紗的纖維間抱合不強、表面毛羽較多,難以直接織造。為提高經紗在織機上的可織性,以使經紗在織機上承受經仃片、綜、筘和經紗之間等等的反復摩擦、拉伸、彎曲等作用,而不起毛、甚至斷頭。漿紗機可以使紗線表面包覆一層均勻漿膜,達到增加紗線強度耐磨性、降低斷頭率、使織造順利進行。漿紗機的品種按上漿方式分:軸經式漿紗機、染漿聯合機、整漿聯合機、整經—拉伸—上漿聯合機等。



二、原有設備的缺點


1、收卷成型不好。
2、生產效率低。
3、維護成本高。
原有設備的收卷模式為滑差電機加機械摩擦片的方式進行收卷。當設備檢測到張力過大時,就會增加收卷軸的摩擦力,從而控制張力,這樣就會造成摩擦片因發熱而損壞。據客戶介紹,每隔兩個月左右就需要對收卷部分進行維修,費用大概在400元左右。

三、AC90改造后的優勢
1、平穩的張力控制
原有設備采用增加收卷摩擦力的方式進行收卷,對張力的控制精度不高。AC90的張力控制精度≤±3%,且運行平穩。
2、良好的成型效果
原有設備無法對張力錐度進行控制,AC90通過自帶的錐度計算功能,可以很好的控制收卷的成型效果。
3、速度與張力分開調整
速度與張力可以分開調整,方便客戶操作。
4、精湛的生產工藝
漿紗機現場非常的濕熱,AC90對防塵、防潮做了特殊的處理。
5、調試簡單

人性化的參數設置,客戶可以輕松的對AC90進行調試。

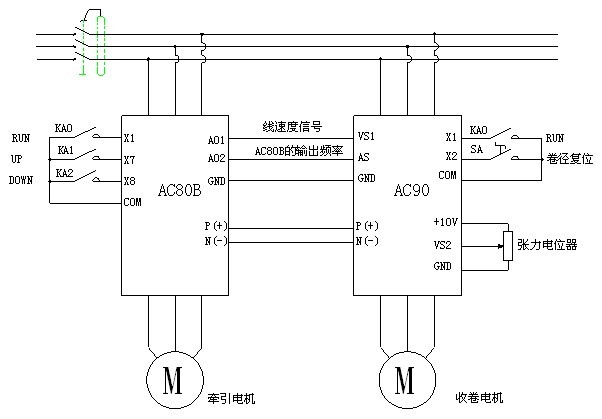

四、接線圖



五、調試步驟
    1、卸開電機負載,將電機參數準確輸入變頻器,對電機進行旋轉自學習。
    2、向客戶獲取準確的電機參數,與收卷側的機械減速比。
    3、根據接線圖輸入相關參數。
    4、張力由小到大逐漸調整(電位器由小到大逐漸調整),找到客戶所需要的張力值。
六、參數設置

AC80B牽引變頻器的參數設置


功能代碼


功能名稱

推薦設定值

F0.00

控制方式

0


F0.01

速度/轉矩控制方式

0


F0.02

運行命令通道

1


F0.03

頻率給定主通道

7


F0.14

加速時間1

5


F0.15

減速時間1

5


F2.06


多功能端子X7

10


F2.07

多功能端子X8

11


F3.22

A01輸出選擇

1


F3.23

A02輸出選擇

1


F3.26

A02信號選擇

1


AC90收卷變頻器的參數設置


功能代碼


功能名稱


推薦設定值

F0.00

控制方式

0


F0.01

速度/轉矩控制方式

1


F0.02

運行命令通道

1


F0.03

頻率給定主通道選擇

4


F0.14

加速時間1

0.5


F0.15

減速時間1

1


F2.00

多功能端子X1

1


F2.01

多功能端子X2

56


F3.11

AS下限對應設定

8


F9.00

張力設定源

0003


F9.03

張力數字給定

依據現場


F9.05

張力錐度系數

依據現場


F9.11

卷徑計算方法

1


F9.13

卷軸直徑

依據現場


F9.21

卷徑計算截止頻率

5


F9.25

線速度輸入源

2


F9.26

最大線速度

依據現場


F9.27

卷徑計算最低線速度

依據現場


七、結束語
在此次改造中,改變了原有系統固有的缺點。設備穩定運行,且收卷成型美觀。
