一、現場應用要求

面對眾多生產螺桿空壓機的廠家，客戶需要提供一套完整的空壓機控制系統節能解決方案，實現恒壓、恒溫控制；并要求接線，調試簡單而且省去原有低壓電器（開關電源，變壓器，接觸器等）和控制系統的客戶需求。

二、系統方案和系統特點

1.系統方案

2.系統特點

（1）適應能力強

  a.現場環境適用能力強。獨立風道設計，電器元件不容易受外界的腐蝕等而失效，配有24V高速防塵風扇，能適應現場環境惡劣場合及現場環境溫度高等場合。

  b.適用異步，永磁單級、雙級壓縮機。

圖1  獨立散熱風道設計

（2）性能

 a.靜態下完整的電機參數學習。

 b.快速響應。在施加額定負載時從停止?fàn)顟B(tài)運行至額定轉速最快50MS完成響應。

圖2 響應性能測試

c.低頻扭矩大。無PG矢量控制時0.5Hz可輸出180％的額定轉矩，保證空壓機啟動時運行平穩。

（3）系統特色功能

  a.專用的空壓機PID控制算法，智能的PID控制算法，達到自適應PI參數，滿足壓力控制快速響應和不超調恒壓要求。

圖3 恒壓PID響應圖

    b.系統可以根據工廠工作時間預先設定每周工作時間表，空壓機能按照設定好的時間工作表準時自動開、關機、自動調節用氣量，達到無人智能工作，真正做到讓設備24小時無人值守。

   c.空壓機專用高性能控制系統，系統集成度高，調試全部在觸摸屏上完成，調試簡單。

   d.靈活的應用需求。多方設計，滿足不同空壓機客戶的使用需求：異步電機、永磁電機、單級壓縮、雙級壓縮、物聯網控制、遠程聯動控制等。

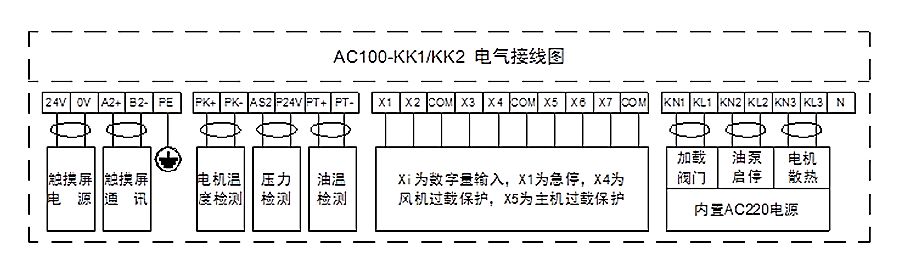

三、系統接線圖

一體機系統接線圖

四、調試步驟及參數

1. 按照系統接線圖接線。

2. 廠商設置和傳感器設置。

  a.進入廠家參數，進行廠商設置和機型選擇（單、雙變頻）；

  b.設置多功能輸入，端子X(jué)輸入狀態和電機溫度傳感器（打開或者關閉）。

3. 主機參數設置。

  a.設置主電機參數，再進行靜止自學習；

  b.主機試運行，查看主電機運行方向，若反向則更換主電機相序；

  c.方向正向，查看性能參數和監視參數。

4. 風機參數設定。

風機工頻設置：

a.風機試運行查看風機方向。

風機變頻設置：

a.風機參數設定；

b.風機試運行，查看方向。

5. 進行帶載運行測試。

五、總結及現場圖片

偉創AC100-KK空壓機專用產品實現了客戶原有的想法，省去了原有老系統的供電設備，并做到接線簡單，調試簡單，給客戶省去低壓電氣和安裝成本的客戶需求。

一體機現場應用圖片
