應用在數控機床、電子制造、紡織機械、印刷包裝、模切機、木工機械的行業與設備
項目 | 描述 | ||
電源 輸入 | 電壓、頻率 | 三相：380V～440V, 50/60Hz | |
允許波動 | 電壓失衡率:<3%； 頻率:±5%； 畸變率滿足IEC61800-2要求 | ||
合閘沖擊電流 | 小于額定電流 | ||
功率因數 | ≥0.94(有直流電抗器) | ||
變頻器效率 | ≥96% | ||
輸出 | 輸出電壓 | 額定條件下輸出：三相380～440V，誤差小于5% | |
輸出轉速范圍 | 4極電機0～18000rpm；0～600Hz | ||
主要控制性能 | 電機控制模式 | 正弦波PWM調制，全閉環矢量控制 | |
速度控制范圍 | 1：1000 | ||
穩態轉速精度 | ≤0.05%額定同步轉速 | ||
起動轉矩 | 0Hz 時200%額定轉矩 | ||
轉矩響應 | ＜10ms | ||
速度控制精度 | ±2% | ||
位置控制精度 | ±1pulse | ||
過載能力 | 200%額定電流20S | ||

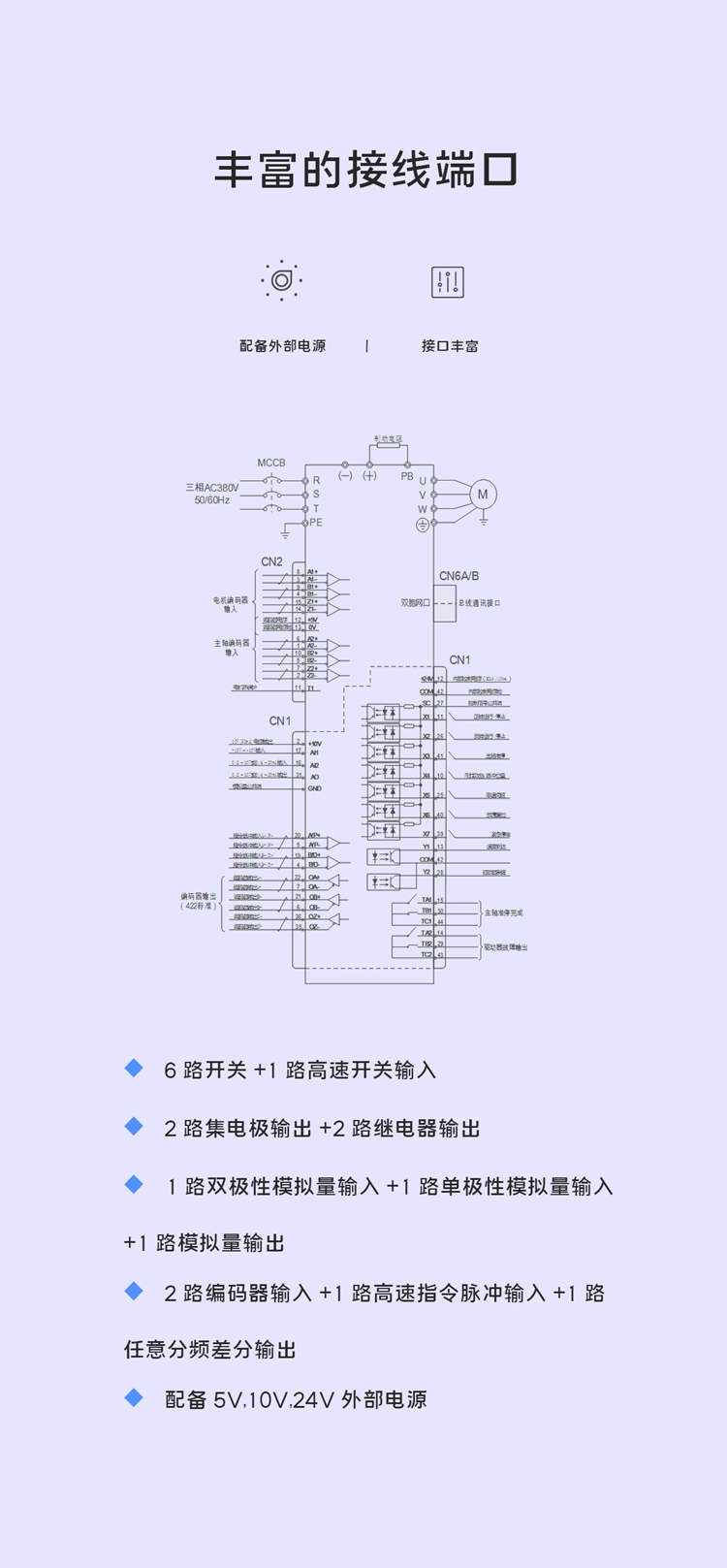

輸入輸出接口 | 數字量輸入 | 7路光耦隔離輸入，輸入方式NPN,PNP可選 | |
數字量輸出 | 2路光耦隔離輸出 | ||
模擬量輸入 | 2路：-10V～+10V, 0～10V、0～20mA 可選 | ||
模擬量輸出 | 1路：0～10V、0～20mA 可選 | ||
繼電器輸出 | 2路：兩組常開常閉觸點 | ||
編碼器輸入接口 | 2路：電機編碼器1路；主軸編碼器1路 | ||
編碼器輸出接口 | 1路:分頻輸出 | ||
脈沖輸入接口 | 1路：正交脈沖/方向+脈沖/CW+CCW | ||
總線接口 | 暫無 | ||
主軸功能 | 速度控制 | 范圍：0～12000RPM; | |
準?？刂?o:p> | ±1pulse的精度；可用端子選擇8個位置 | ||
剛性攻絲 | 可與多種進口國產系統接口，攻絲誤差2% | ||
其它功能 | C軸控制，螺紋切削，電子齒輪，絞孔，零速鎖定 | ||
保護功能 | 過壓、欠壓、電流限幅，過流、過載、電子熱繼電器、過熱、過壓失速、數據保護、飛速保護、輸入輸出缺相保護 | ||
環 境 | 安裝場所 | 海拔低于1000米，1000米以上降額使用，每升高100米降額1%； 無凝露、結冰、雨、雪、雹等，太陽輻射低于700W/m2，氣壓70～106kPa | |
溫度、濕度 | -10 ～ +50℃，40 ℃以上可降額使用，最高溫度60℃（空載運行） 5% ～ 95%RH（不結露） | ||
振動 | 9～200Hz時，5.9m/s2(0.6g) | ||
儲存溫度 | -30 ～ +60℃ | ||
安裝方式 | 壁掛式、立柜式 | ||
防護等級 | IP20 | ||
冷卻方式 | 強迫風冷 | ||
項目 | 描述 | ||
電源 輸入 | 電壓、頻率 | 三相：380V～440V, 50/60Hz | |
允許波動 | 電壓失衡率:<3%； 頻率:±5%； 畸變率滿足IEC61800-2要求 | ||
合閘沖擊電流 | 小于額定電流 | ||
功率因數 | ≥0.94(有直流電抗器) | ||
變頻器效率 | ≥96% | ||
輸出 | 輸出電壓 | 額定條件下輸出：三相380～440V，誤差小于5% | |
輸出轉速范圍 | 4極電機0～18000rpm；0～600Hz | ||
主要控制性能 | 電機控制模式 | 正弦波PWM調制，全閉環矢量控制 | |
速度控制范圍 | 1：1000 | ||
穩態轉速精度 | ≤0.05%額定同步轉速 | ||
起動轉矩 | 0Hz 時200%額定轉矩 | ||
轉矩響應 | ＜10ms | ||
速度控制精度 | ±2% | ||
位置控制精度 | ±1pulse | ||
過載能力 | 200%額定電流20S | ||
輸入輸出接口 | 數字量輸入 | 7路光耦隔離輸入，輸入方式NPN,PNP可選 | |
數字量輸出 | 2路光耦隔離輸出 | ||
模擬量輸入 | 2路：-10V～+10V, 0～10V、0～20mA 可選 | ||
模擬量輸出 | 1路：0～10V、0～20mA 可選 | ||
繼電器輸出 | 2路：兩組常開常閉觸點 | ||
編碼器輸入接口 | 2路：電機編碼器1路；主軸編碼器1路 | ||
編碼器輸出接口 | 1路:分頻輸出 | ||
脈沖輸入接口 | 1路：正交脈沖/方向+脈沖/CW+CCW | ||
總線接口 | 暫無 | ||
主軸功能 | 速度控制 | 范圍：0～12000RPM; | |
準停控制 | ±1pulse的精度；可用端子選擇8個位置 | ||
剛性攻絲 | 可與多種進口國產系統接口，攻絲誤差2% | ||
其它功能 | C軸控制，螺紋切削，電子齒輪，絞孔，零速鎖定 | ||
保護功能 | 過壓、欠壓、電流限幅，過流、過載、電子熱繼電器、過熱、過壓失速、數據保護、飛速保護、輸入輸出缺相保護 | ||
環 境 | 安裝場所 | 海拔低于1000米，1000米以上降額使用，每升高100米降額1%； 無凝露、結冰、雨、雪、雹等，太陽輻射低于700W/m2，氣壓70～106kPa | |
溫度、濕度 | -10 ～ +50℃，40 ℃以上可降額使用，最高溫度60℃（空載運行） 5% ～ 95%RH（不結露） | ||
振動 | 9～200Hz時，5.9m/s2(0.6g) | ||
儲存溫度 | -30 ～ +60℃ | ||
安裝方式 | 壁掛式、立柜式 | ||
防護等級 | IP20 | ||
冷卻方式 | 強迫風冷 | ||
